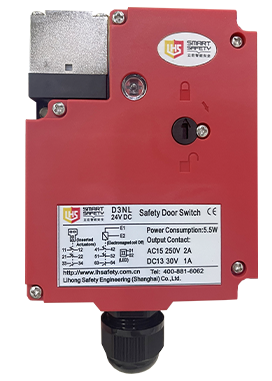

| ?外形結構為方形 ?金屬開關頭部，可進行4個方向調整 ?通過電磁線圈勵磁解除鎖定的彈簧力 ?標配輔助解鎖機構 ?獨立電路的指示燈可對應各種用途 ?內置6組觸點，可完成多種接線方式 |
| 訂購信息 |  |
| 開關型號 | 觸點配置 | 導管開口/連接器 | 類型 |
D3NL | 4NC+2NO | M20 | |
說明： | D3NL需配把手使用 | ||

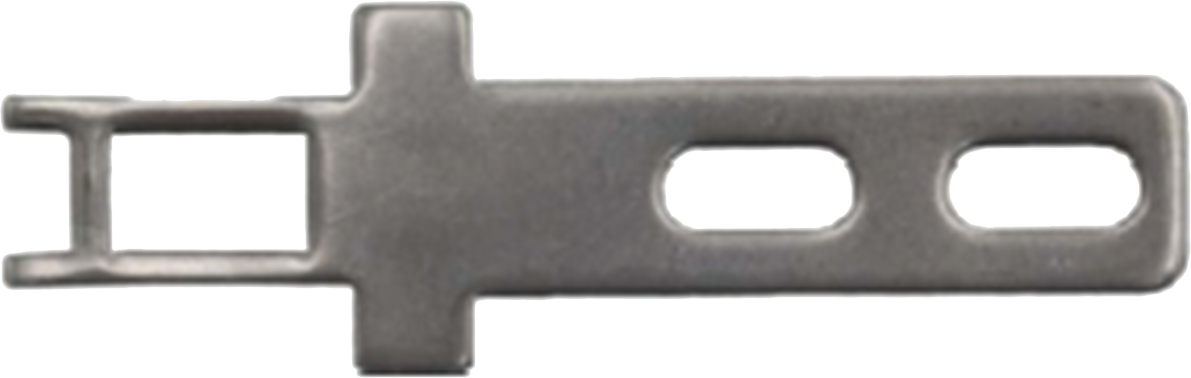

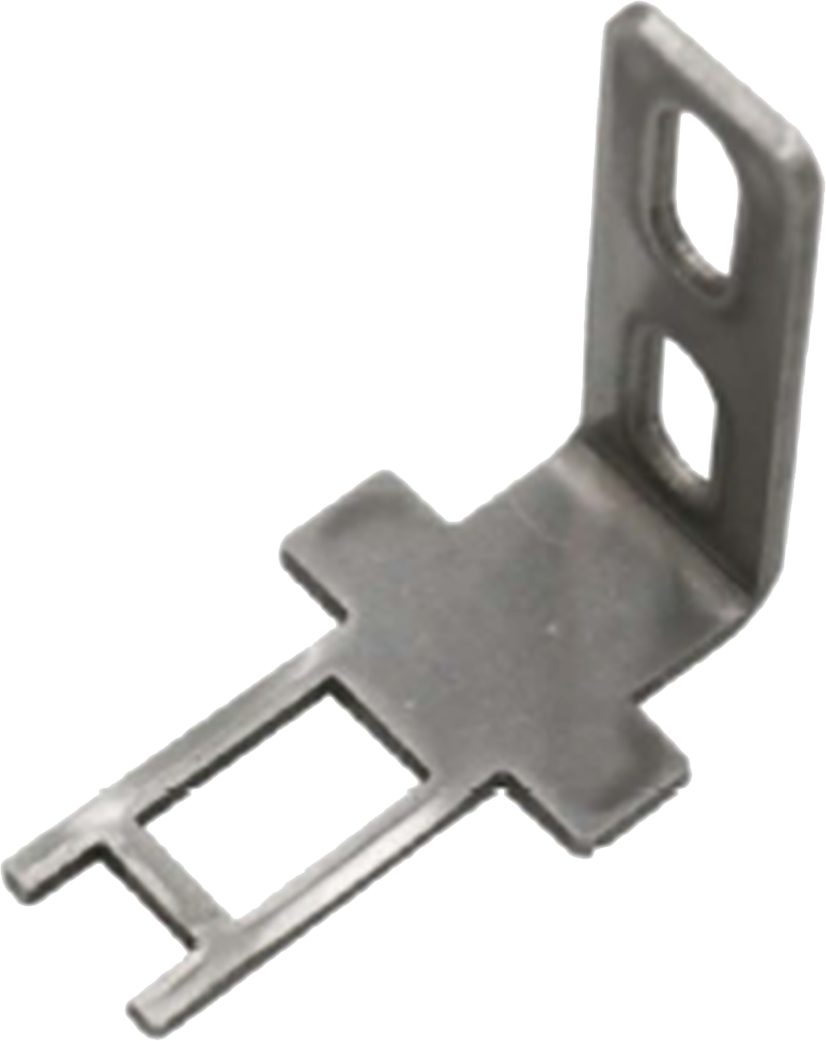

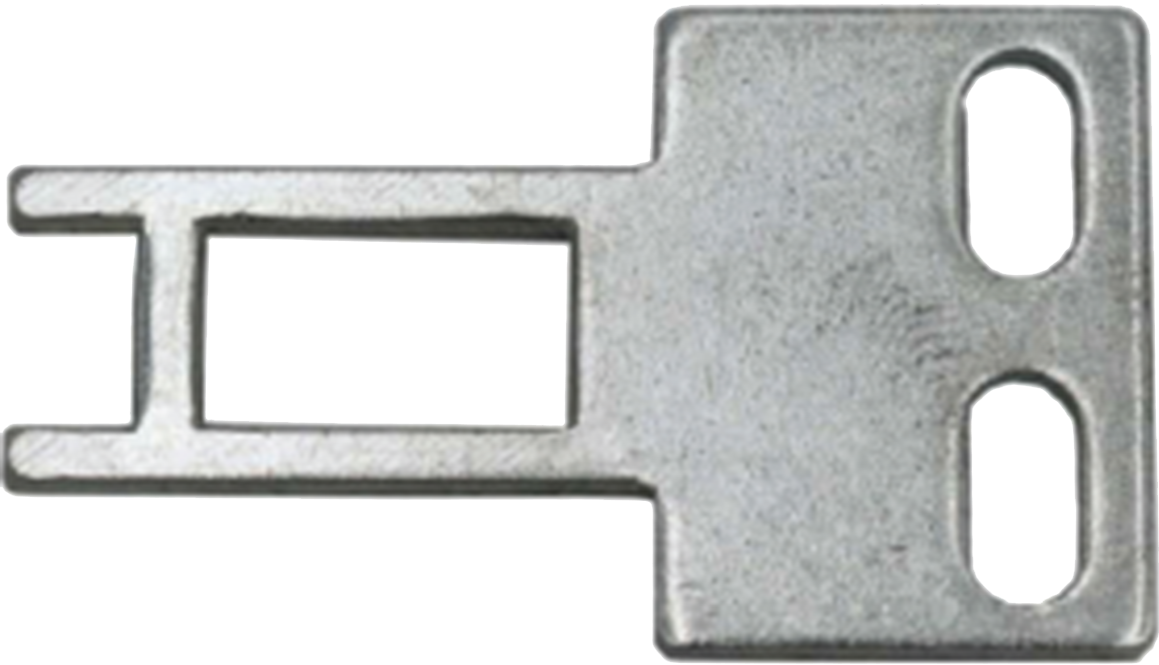

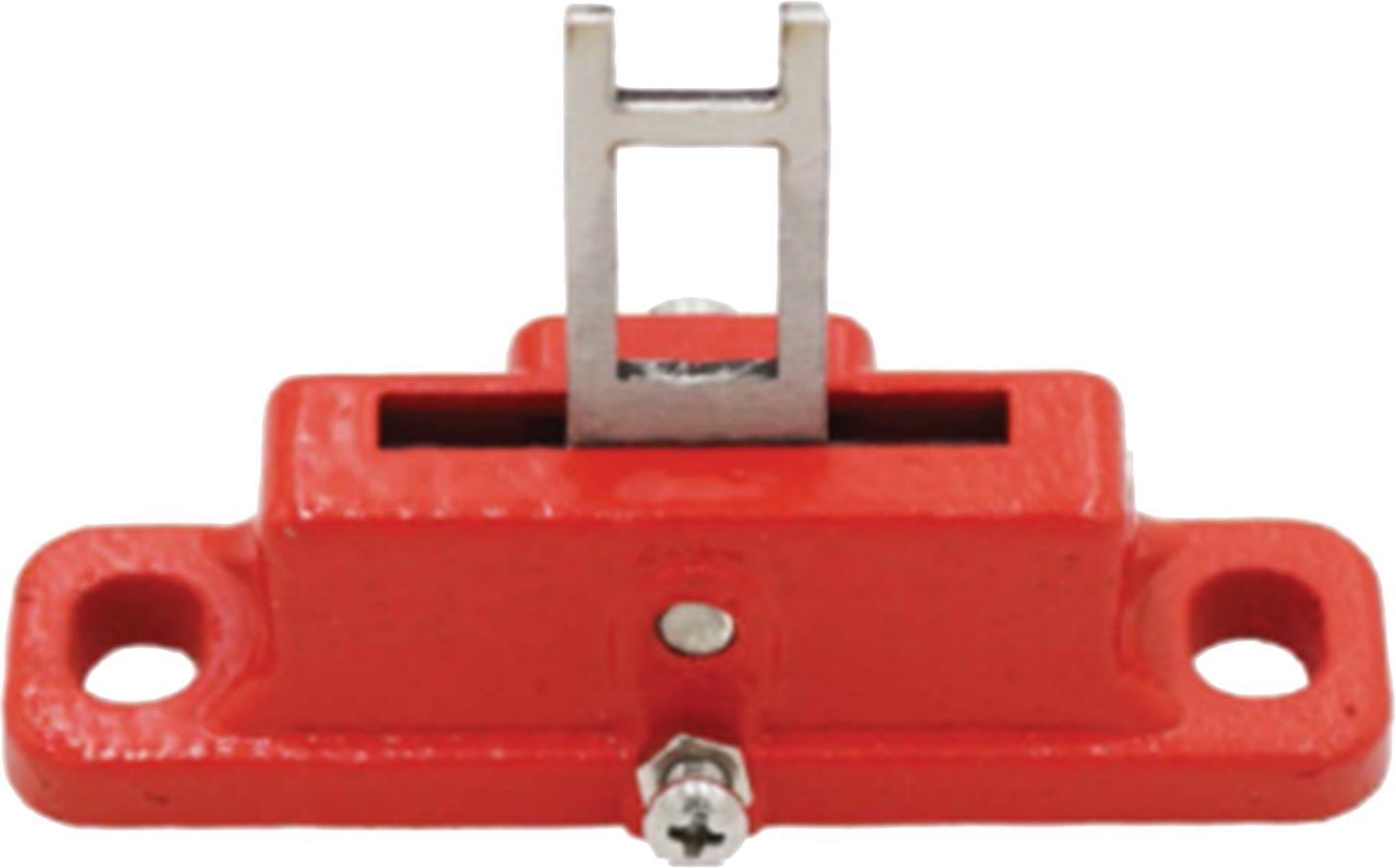

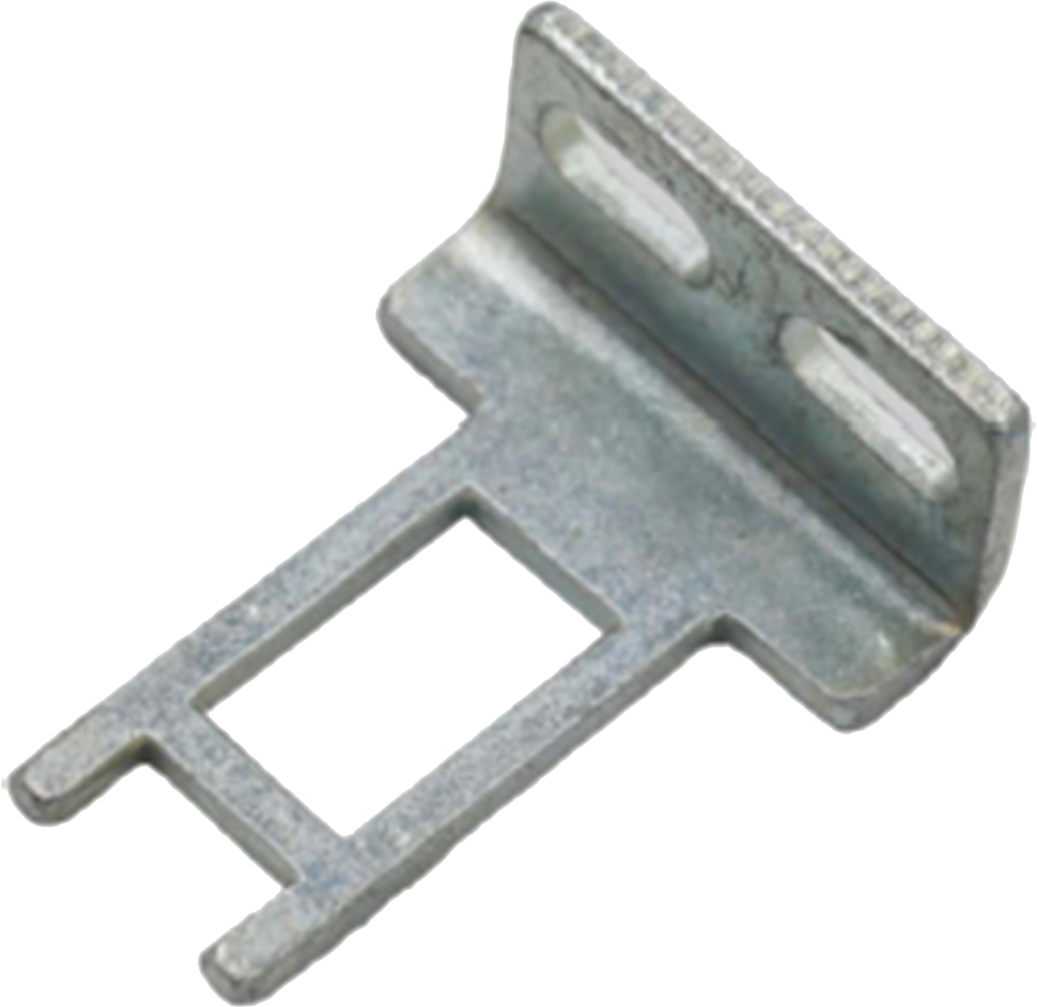

| 鎖舌類型 |
直插安裝型 Z | 長L安裝型 ZL | 寬型安裝型 K | 短L型安裝型 KL | 活動安裝型 H |
|
|
|  |  |
| 觸點容量 |
額定電壓 | 30V | 250V | ||
額 定 電 流 | AC | 電阻性負載（AC-12） | — | 4A |
電感性負載（AC-15） | — | 2A | ||
DC | 電阻性負載（DC-12） | 2A | 0.8A | |
電感性負載（DC-13） | 1A | 0.4A | ||
| 性能 |
安全 認證 | 機械可靠性 | B10d=2.5×106在100mA負載下運行 ISO 13849-1至PLe，取決于系統架構 EN 62061至SIL3，取決于系統架構 |
安全數據 | 每年使用8個周期/小時/每天24小時/365天 MTTFd 356年 | |
防護等級 | IP67 | |
壽命*1 | 機械 | 不少于100萬次 |
不少于10萬次（AC-12 250V 4A） | ||
電氣 | ||
不少于100萬次（24V AC/DC 100mA） | ||
操作進度 | 0.5m/s | |
操作頻率 | 最大30次/min | |
強制斷開力*2 | 最小60N | |
強制斷開行程*2 | 最小10mm | |
最小適用負載 | 24V DC 4mA | |
污染程度（操作環境） | 污染等級3 | |
觸電容量 | 24V(DC13 4A)/230V (DC15 4A) | |
有電磁線圈 | 額定電壓：DC 24V 額定電流:0.4A 絕緣等級:B級 | |
環境溫度 | -5-40℃ | |
| 型號和接點構成 |
型號 | 接點構成 (門開閉檢測開關＋鎖定監控開關) | 接點形式 | 動作模式 |
D3NL | 4NC+2NO |  |  |
| 電磁線圈 |
額定電壓 | DC24V+10% |
額定電流 | 0.4A |
絕緣等級 | B級 |
| 外形及安裝尺寸 |
| 外形尺寸 | 安裝尺寸 |
 |  |

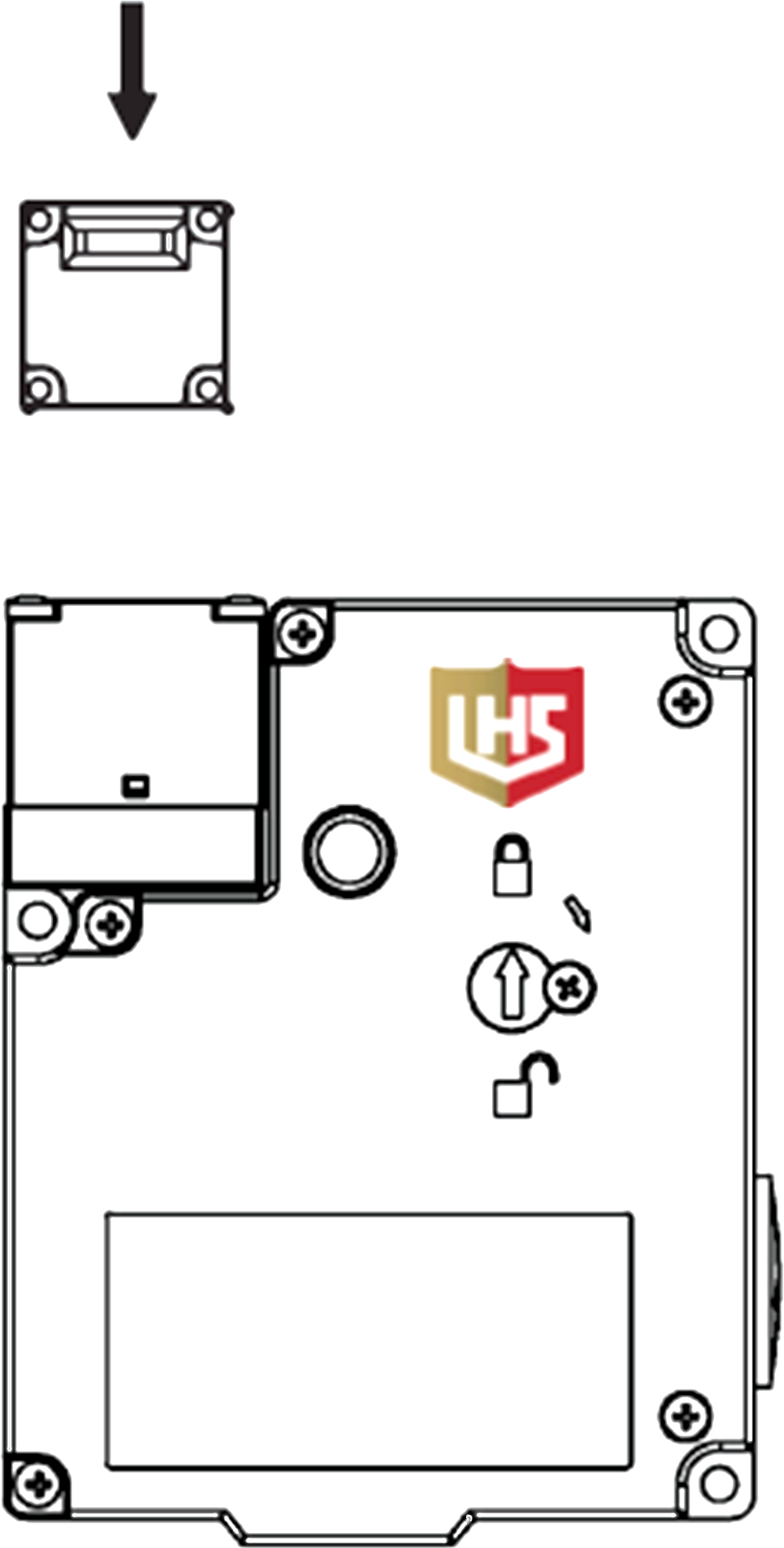

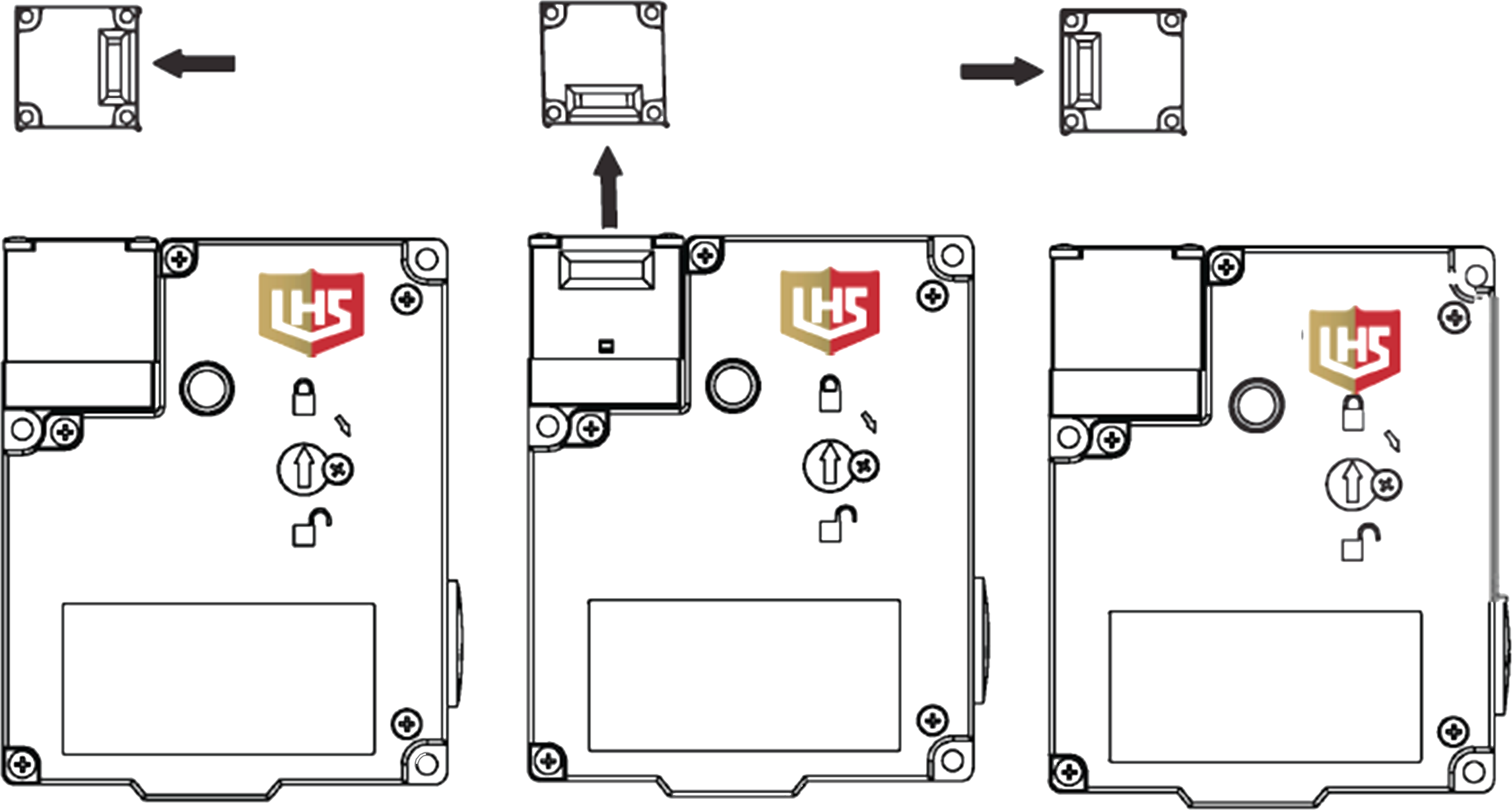

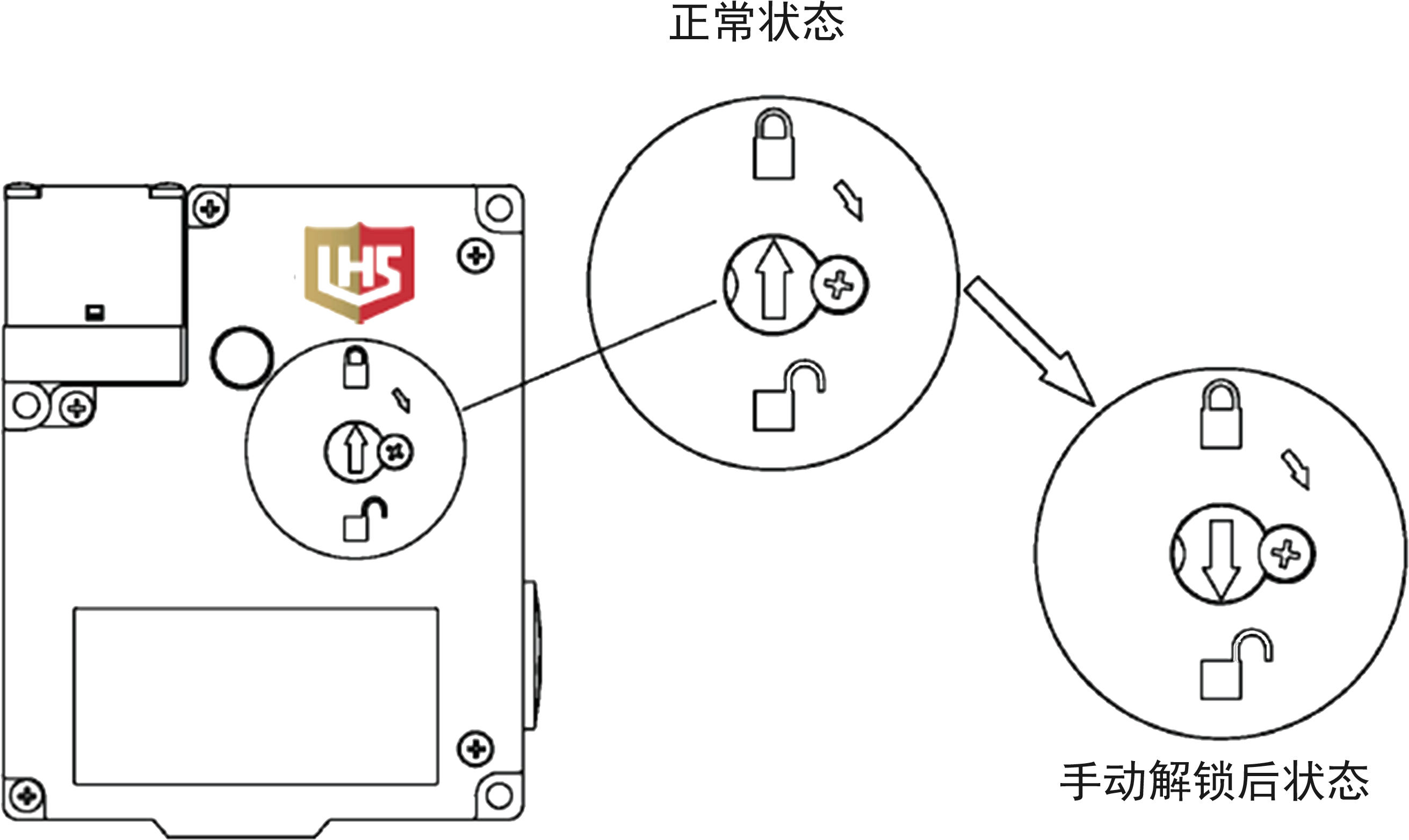

| 頭部安裝方向 |
安裝方向 | 頭部更改方向 |
 |  |
安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。 | |
| 輔助解鎖說明 |
 | 安全門開關在正常工作時，箭頭指向“上鎖” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向“開鎖” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。 |

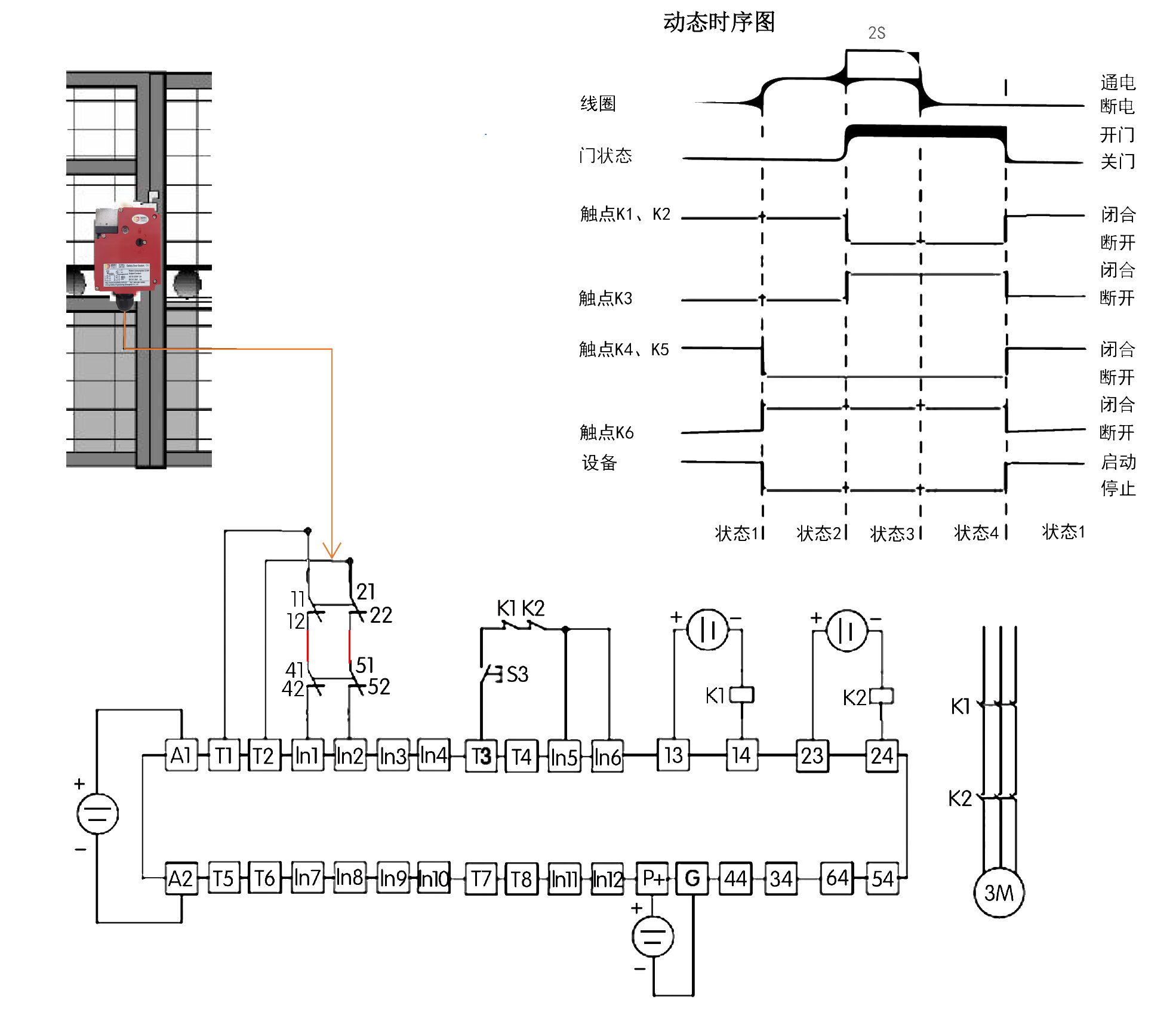

| 安全門鎖連接示例圖 |
產品名稱 | 型號 | 安全輸入 | 輸出 |
安全繼電器 | SR-103系列 | 1組安全產品 | 3NO+1NC |
安全控制器 | SM-302系列 | 3組安全產品 | 2NO |
安全控制器 | SM-602系列 | 6組安全產品 | 2NO+4SO |
說明 | 輸入產品 急停按鈕，安全門鎖、雙手按鈕、安全光柵、復位等 | ||
