 | ·本產品的光源采用可見半導體激光。禁止激光束直接或從反射物體上間接反射進入眼睛。若激光束進入眼睛將有可能造成失明危險 ·本產品不設有防爆結構。禁止在易燃、易爆氣體或易爆液體環境中使用 ·不要拆卸或更改本產品，因其未被設計成當機體打開時自動關閉激光發射。若客戶端私自拆卸或更改本產品將可能導致人身傷害、火災或觸電危險 ·使用此處規定以外的控制、調整或操作步驟將可能導致危險的輻射泄漏 |
▊數產品選型表
產品名稱 | 工作距離 | 產品型號 | 輸出形式 |
LG100系列激光測距傳感器 | 0.1m-1m | LG100-01MP/2M | PNP+模擬量+485 |
LG100-01MN/2M | |||
NPN+模擬量+485 | |||
LG100系列激光測距傳感器 | 0.1m-2m | LG100-02MP/2M | PNP+模擬量+485 |
LG100-02MN/2M | NPN+模擬量+485 | ||
LG100系列激光測距傳感器 | 0.1m-5m | LG100-05MP/2M | PNP+模擬量+485 |
LG100-05MN/2M | NPN+模擬量+485 | ||
LG100系列激光測距傳感器 | 0.1m-10m | LG100-10MP/2M | PNP+模擬量+485 |
LG100-10MN/2M | NPN+模擬量+485 | ||
LG100系列激光測距傳感器 | 0.1m-20m | LG100-20MP/2M | PNP+模擬量+485 |
LG100-20MN/2M | NPN+模擬量+485 | ||
LG100系列激光測距傳感器 | 0.1m-50m | LG100-50MP/2M | PNP+模擬量+485 |
LG100-50MN/2M | NPN+模擬量+485 |
| ▊ | 技術參數 |
分辨率 | 1mm |
測量誤差 | ±(2mm+d*萬分之一)★ |
激光類型 | 紅色半導體激光Ⅱ類激光 655±10nm<1mW |
電源電壓 | 12V-24VDC±10%脈動P-P10% |
消耗電流 | ≤50mA @24V |
控制輸出 | NPN或PNP開漏輸出 |
開漏集電極晶體管輸出 | |
最大電流:50mA | |
外加電壓:小于30VDC | |
剩余電壓:小于1.5V | |
漏電流:小于0.1mA | |
輸出動作 | 常開/常閉可以切換 |
短路保護 | 自動恢復型 |
模擬電壓輸出 | 輸出范圍:0-5V(報警時:5.2V) |
輸出阻抗:100歐 | |
模擬電流輸出 | 輸出范圍:4-20mA(報警時:0mA) |
輸出阻抗:300歐最大 | |
反應時間 | 50-200ms |
外部輸入 | NPN無接點輸入 |
保護結構 | IP65(可做IP67) |
工作溫度 | -10℃~+45℃(注意不可結露、結冰) |
存儲溫度 | -20℃~+60℃ |
工作濕度 | 35%~85%RH |
使用環境照度 | 白熾燈:受光面照明度3000lux以下 |
使用標高 | 2000m以下 |
電 纜 | 帶8芯復合電纜2m |
材 質 | 鋁件 |
質 量 | 約150g |
★:表示測量距離。在惡劣環境下，比如陽光過于強烈、環境溫度波動過大、反射面比較暗的情況下測量結果會有較大的誤差，此種情況增加目標反射板使用效果更佳。 | |
| ▊ | 電路圖 |
 |  |

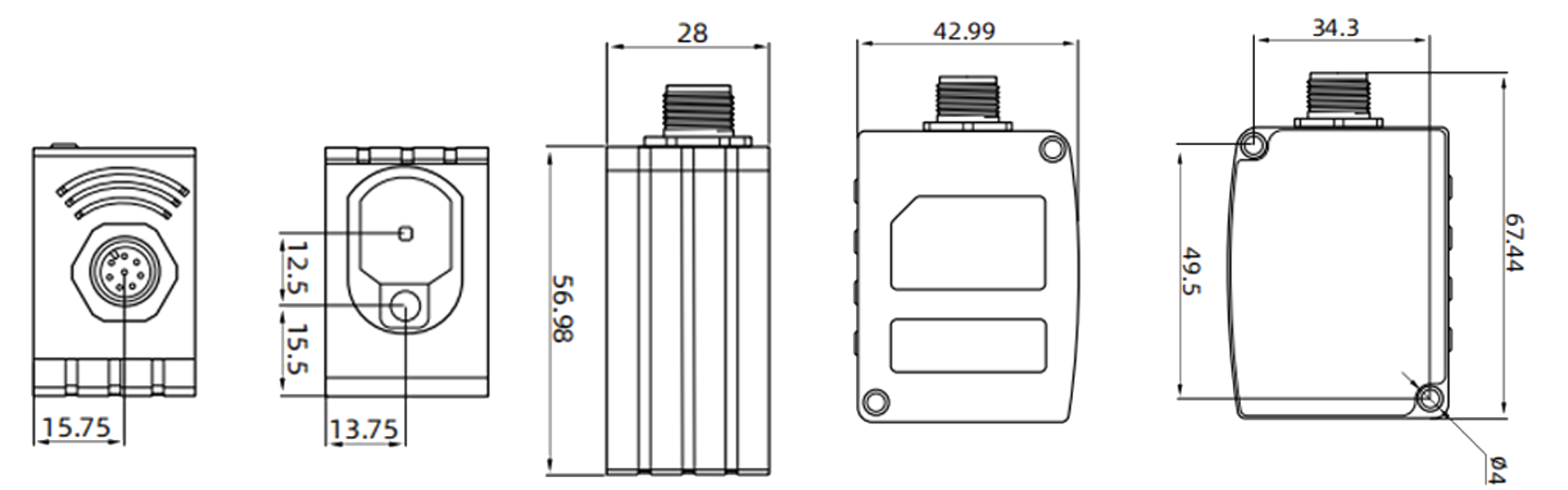

| ▊ | 產品尺寸圖 |
